Le marcature di misurazione non appaiono nelle unità corrette

Si applica a:

  • Revu 21
  • Revu 20

Problema

In Revu, le marcature di misurazione non visualizzano le unità corrette. Ad esempio, la scala del disegno è impostata su metri, ma le tue Lunghezza o Polilunghezza Misurazioni sono espresse in millimetri.

In Revu 21, gli abbonati Basics hanno accesso solo agli strumenti di misurazione di Lunghezza e Area. Polilunghezza sarà disattivato a meno che non si disponga di un piano Core o Complete.

Causa

Dopo un precedente aggiornamento delle funzionalità, è possibile impostare unità indipendenti per le Misurazioni di Lunghezza e Polilunghezza senza creare Riquadro di visualizzazione. Di conseguenza, le misurazioni di lunghezza e polilunghezza vengono impostate per impostazione predefinita su millimetri, indipendentemente dalla scala di pagina impostata.

La soluzione

Per ripristinare le Misurazioni preferite:

  1. Apri il Riquadro Misurazioni (Alt+U) e seleziona uno Strumento di misurazione (es: Lunghezza).
  2. In Proprietà di misurazione lunghezza, seleziona il menu a discesa Lunghezza e scegli l'unità desiderata.
    Riquadro delle misurazioni
    Puoi farlo anche dalla barra degli strumenti Proprietà.
    Cambia l'unità di misura dalla barra degli strumenti delle Proprietà
  3. Nel Riquadro Proprietà (Alt+P), scorri fino in fondo e Seleziona Set come predefinito.

Tutte le future misurazioni di lunghezza o polilunghezza appariranno nelle unità desiderate.

Aggiorna più Marcature di Misurazioni

Sebbene la soluzione sopra descritta abbia effetto solo sulle misurazioni future, è anche possibile aggiornare in batch più misurazioni esistenti.

  1. Passa a Selezionare la modalità(V) dalla barra di navigazione nella parte inferiore del disegno.
  2. Tenere premuto Maiusc e trascinare e fare clic su un rettangolo sopra le marcature di misurazione che si desidera selezionare. Trascinando da sinistra a destra verranno selezionate tutte le marcature interamente all'interno del rettangolo, mentre trascinando da destra a sinistra verranno selezionate le marcature toccate dal rettangolo.
  3. Dalla barra degli strumenti Proprietà nella parte superiore dell'area di lavoro, seleziona le unità desiderate.

Aggiorna tutte le Marcature di Misurazioni in un disegno

È anche possibile aggiornare tutte le unità di misura (dello stesso tipo) in un disegno tramite l'Elenco marcature:

  1. Apri l' Elenco marcature nell'angolo in basso a sinistra della finestra.
  2. Seleziona Elenco filtri nella parte superiore del Riquadro.
  3. Nell'elenco dei filtri, Seleziona la cella grigia sopra la Colonna Oggetto e Seleziona il tipo di Misurazione lunghezza (ad esempio: Misurazione lunghezza).

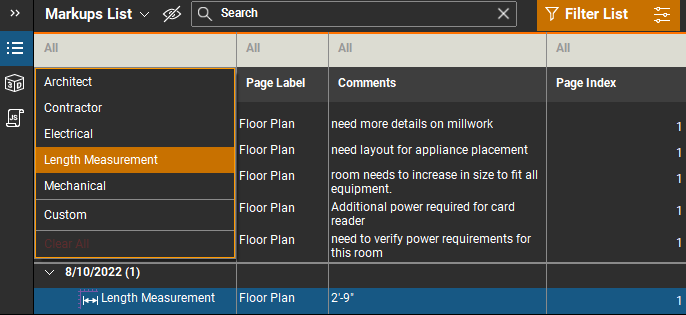

    Marcature in un elenco filtrato
  4. Seleziona più Marcature tenendo premuto Maiusc e facendo clic sulle Misurazioni che desideri aggiornare, oppure Seleziona tutti facendo clic su una voce dell'elenco e premendo Ctrl+A.
  5. Dalla barra degli strumenti Proprietà o il Riquadro Proprietà, Seleziona le unità desiderate e le Marcature di misurazione selezionate verranno aggiornate di conseguenza.
