Lisää kuvatekstejä merkintöihin

Revu voi näyttää useita arvoja yhden mittausmerkinnän sisällä. Voit esimerkiksi ottaa pinta-alamitan, joka näyttää kehän mitan.

Näytä useita mittauksia

Kuten minkä tahansa mittauksen kanssa, kalibroi asiakirja ensin. Näissä esimerkeissä otamme alan mittauksen.

1. Siirry kohtaan Työkalut > Mittaa > Pinta-ala.
2. Ota mittasi.

   Jos asiakirjassasi ei ole määritetty mittakaavaa, näyttöön tulee ikkuna, jossa voit asettaa sen.
3. Valitse mittasi.
4. Avaa Ominaisuudet-paneeli ja sitten:
   1. Valitse Ulkoasu-kohdasta Näytä kuvateksti.
   2. Valitse Muokkaa ja valitse näytettävät mittausarvot.

Voit siirtää kuvatekstiä pitämällä Vaihtonäppäintä painettuna ja vetämällä kuvatekstin näkyvämpään paikkaan.

Näytä mukautetut kuvatekstit

Revu 21.0.50 ja uudemmat versiot mahdollistavat tietojen, mukaan lukien mukautetut sarakkeet, näyttämisen merkintöjen luettelosta. Voit esimerkiksi tehdä pituusmittauksen, joka sisältää tietoja mukautetuista sarakkeista, kuten materiaaleista ja kustannuksista.

Alla olevassa esimerkissä sinun on ymmärrettävä tässä artikkelissa käytetyt käsitteet siitä, miten Mukautettu sarake avulla voidaan laskea kustannuksia.

Kun olet Luonut Mukautettu sarake, lisää ne kuvateksteiksi Mittaukset Merkinnät seuraavien ohjeiden avulla.

1. Valitse mittasi.
2. Avaa Ominaisuudet -paneeli.
3. Kirjoita <Material> Yleiset-kohdan <Cost> Otsikko-kenttään - .

   Mukautetut kuvatekstit on kirjoitettava kahden avaavan ja sulkevan kulmasulkeen väliin. Pudotusvalikossa luetellaan mahdolliset otsikot Merkintöjen luettelo -kohdan yhteensopivien Sarakkeet-perusteella. Yhteensopimattomat otsikot näytetään sitä mukaa, kun merkit syötettiin.

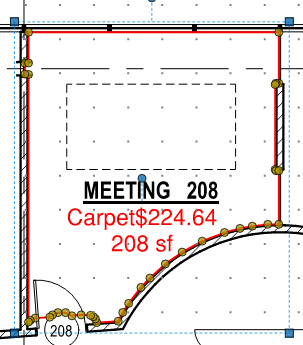

Välit ja merkkien sijoitus vaikuttavat kuvatekstien ulkoasuun. Syöttämällä <Materiaali> <Kustannus> yhtenä merkkijonona saat seuraavan kuvatekstin:
