チュートリアル: カスタムの線スタイルセットと線スタイルの作成
線のスタイルは、多くの線や図形のマークアップで使用される線の外観を決定します。Revu には、いくつかのデフォルトの線のスタイルと、独自の線のスタイルを作成できる線スタイルエディターがプリロードされています。線のスタイルは整理しやすいようにセットにまとめられており、複数の線、テキスト、ベクターコンテンツを含めることができます。新しい線のスタイルが作成されると、[プロパティツールバー]、[線スタイルツールバー]、および [プロパティパネル] のスタイルリストに表示されます。
カスタムの線スタイルを作成するには、そのスタイルを保持するための線スタイルセットが必要です。線スタイルセットは線のスタイルを整理するもので、線のスタイルをインポートおよびエクスポートする仕組みを提供します。このチュートリアルでは、エンジニアリング用の線スタイルセットを作成し、次に電気パルス用の新しい線スタイルを作成します。
- [ファイル] >
[新規 PDF] に移動します。 - [OK] を選択して、空白のドキュメントを作成します。
- [ツール] > [マークアップ] >
[線] に移動し、PDF 上に任意の線を描画します。ESC キーを押して線を設定します。 -
[プロパティ ツールバー] で [線のスタイル] > [管理] に移動します。プロパティ ツールバーが現在表示されていない場合は、[ツール] > [ツールバー] > [プロパティ ツールバー] に移動して表示します。

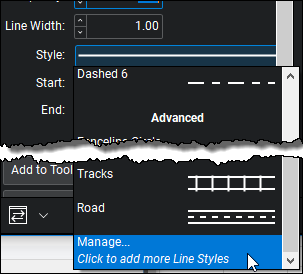

プロパティパネル を使用することもできます。線を右クリックして[プロパティ] を選択して開き、[スタイル] >[管理] に移動します。
どちらの方法でも、[線スタイルセットの管理] ダイアログが開きます。
- 選択 Add.[線スタイルセットの追加] ダイアログが表示されます。
-
[新規] を選択し、[タイトル] 現場に エンジニアリング と入力します。
-
選択 OK.線スタイルセットの編集ダイアログが表示されます。
-
選択 Add.[線のスタイルを追加] ダイアログが表示されます。
-
電気 Pulse を 名前 現場に入力し、選択 OK。線スタイルエディターが表示されます。
- 選択
の左矢印にある コンポーネント リスト（上記で丸で囲まれているもの）。[コンポーネントの追加] ダイアログが表示されます。 -
Type メニューから Dash を選択し、 OK を選択します。
- [コンポーネントの追加] ダイアログが閉じ、[線スタイルエディター] の [コンポーネント] の下に [ダッシュ] が表示されます。

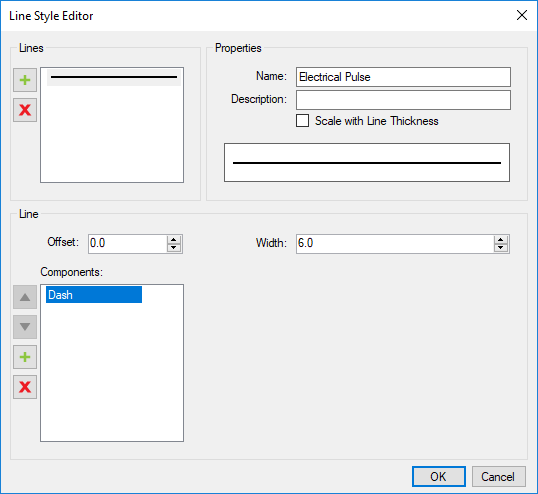

[ダッシュ] を選択し、[幅] を 6.0 に変更します。
-
を、[コンポーネント] リストの左矢印で再度選択し、[テキスト] コンポーネントを追加します。
- 選択 OK.[コンポーネントの追加] ダイアログが閉じ、[テキスト] が [線スタイルエディター] のコンポーネントの下にリストされます。
- [テキスト] を選択し、以下を変更します。
- [テキスト] 現場に E と入力します。
- フォントサイズを 6 に設定します。
-
選択 OK.線スタイルエディターが閉じ、電気 Pulse が エンジニアリング 線スタイルセットの線スタイルとして表示されます。
-
「OK 」を2回選択してメインのワークスペースに戻ってください。これで電気 Pulseの線スタイルが利用できるはずです。スタイルメニューのプロパティツールバー、線スタイルツールバー、そしてプロパティパネルから利用できます。
