Ajouter des légendes aux marquages

Applicable à :

  • Revu 21

Revu peut afficher plusieurs valeurs dans une seule balise de mesure. Par exemple, vous pouvez prendre une mesure de surface qui affiche une mesure de périmètre.

Afficher plusieurs mesures

Comme pour toute mesure, calibrez d’abord le document. Pour ces exemples, nous prendrons une mesure de la surface.

  1. Allez dans Outils > Mesurer > Surface.
  2. Prenez votre mesure.
    Si aucune échelle n'a été définie sur votre document, une fenêtre apparaît vous permettant de définir votre échelle.
  3. Sélectionnez votre mesure.
  4. Ouvrez le panneau Propriétés, puis :
    1. Sous Apparence, sélectionnez Afficher la légende.
    2. Sélectionnez Modifier et choisissez les valeurs de mesure que vous souhaitez afficher.

Vous pouvez déplacer la légende en maintenant la touche Maj enfoncée et en faisant glisser la légende vers un emplacement plus visible.

Afficher les légendes personnalisées

Revu 21.0.50 et les versions ultérieures vous permettent d’afficher les données, dont les colonnes personnalisées, à partir de votre liste des annotations. Par exemple, vous pouvez effectuer une mesure de longueur qui inclut les données de vos colonnes personnalisées, telles que les matériaux et le coût.

Pour l'exemple ci-dessous, vous devez comprendre les concepts utilisés dans cet article sur la façon d'utiliser des colonnes personnalisées pour calculer les coûts.

Après avoir créé vos colonnes personnalisées, procédez comme suit pour les ajouter en tant que légendes à vos balises de mesure.

  1. Sélectionnez votre mesure.
  2. Ouvrez le panneau Propriétés .
  3. Dans le champ Étiquette sous Général, saisissez <Material> <Matériel><Cost> - <Coût> .
    Les légendes personnalisées doivent être saisies entre deux chevrons ouvrants et fermants. Le menu déroulant répertorie les étiquettes potentielles en fonction des colonnes compatibles dans votre liste de balises. Des étiquettes incompatibles seront présentées comme les caractères ont été saisis.

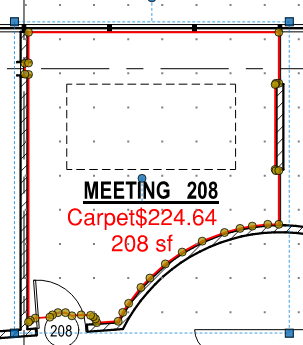

L’espacement et le placement des caractères influent sur l’affichage des légendes. La saisie <Matériau> <Coût> en une chaîne unique produira la légende suivante :
