Overzicht dynamische vulling

Van toepassing op:

  • Revu 21

Samenvatting

Deze functie is alleen beschikbaar met een Complete- of Max-abonnement.

Dynamische vulling is een krachtig hulpmiddel met veel toepassingsmogelijkheden. Het kan handig zijn om Dynamische vulling te zien als een veelzijdige selectietool, in plaats van een markering of meethulpmiddel. Dynamische vulling gebruikt de lijnen in uw PDF als selectiegrenzen, die u vervolgens voor uiteenlopende toepassingen kunt gebruiken. Met Dynamische vulling kunt u veel eenvoudiger onregelmatige Vormen meten, zoals bijvoorbeeld een gebogen pad of een zwembad, dan wanneer u de Vormen handmatig overtrekt. Het vereenvoudigt het proces doordat u de gebieden kunt opvullen die u wilt selecteren en vervolgens een meting-, ruimte- of Polygoonmarkering op de selectie kunt toepassen.

Meet onregelmatige oppervlakten

Volg deze stappen om een meting te maken met Dynamische vulling:

  1. Ga naar Extra > Meten > Dynamische vulling.
    Er verschijnt een zwevende werkbalk, waar u toegang hebt tot de Dynamische vulling-tools, Keuzes voor Instellingen, Markeringen en Metingen. Met deze hulpmiddelen kunt u uw Opvullen Definiëren of Markeringen Maken op basis van uw selectie.
  2. Selecteer in de werkbalk Dynamische vulling Opvullen.
  3. Klik en sleep binnen het gedeelte dat u wilt meten en verplaats vervolgens uw cursor totdat de opvulling de gewenste grens heeft bereikt. Om meer oppervlakten aan uw selectie toe te voegen, klikt en sleept u totdat deze oppervlakten ook zijn gevuld.
    Als de tool Opvullen buiten de lijnen van uw tekening beweegt, of als u een open Oppervlakte van de tekening wilt Sluiten, gebruikt u Grens toevoegen om uw eigen Grens te Maken. U kunt ook de gevoeligheid van het Opvullen aanpassen in de Instellingen van de werkbalk Dynamische vulling.
  4. Nadat u alle oppervlakten hebt geselecteerd, selecteert u het type meting in de werkbalk Dynamische vulling. U kunt één of meerdere meettypen selecteren.
  5. Selecteer Toepassen.
Dynamische vulling gebruikt de lijndiktes zoals gedefinieerd door de PDF om de grenzen te bepalen. Als u problemen ondervindt met de grenzen en Lijndiktes uitschakelen actief is, kunt u proberen het te deactiveren om uw resultaten te verbeteren.

Belangrijke delen markeren met Dynamische vulling

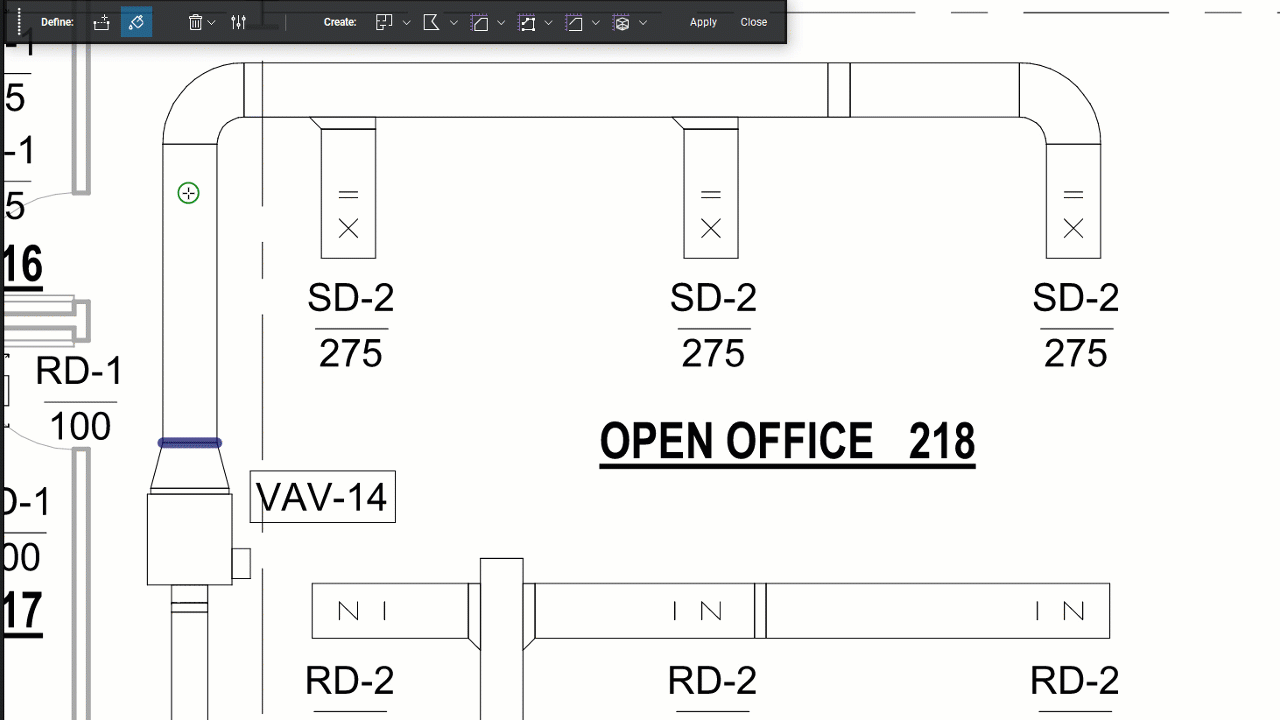

Met Dynamische vulling kunt u niet alleen metingen uitvoeren, maar ook eenvoudig bepaalde Oppervlakte van uw blauwdrukken Markeren met verschillende kleuren. Het inkleuren van delen van een tekening wordt vaak gebruikt om onderscheid te maken tussen HVAC-kanalen, zodat de kijker in één oogopslag kan zien welke het toevoerkanaal en welke het afvoerkanaal zijn. Vroeger werden deze met de hand getekend, met kleurpotloden. Met Dynamische vulling kunt u een hele lijn Selecteren door eenvoudigweg binnen de Grenzen van elke HVAC-route te Selecteren en vervolgens een kleurrijke Polygoonvorm op het geselecteerde Oppervlakte te Maken.

Om gemarkeerde vormen te maken met Dynamische vulling:

  1. Ga naar Extra > Meten > Dynamische vulling .
  2. Selecteer in de werkbalk Dynamische vulling Opvullen.
  3. Klik en sleep binnen het gedeelte dat u wilt meten en verplaats vervolgens uw cursor totdat de opvulling de gewenste grens heeft bereikt. Om meer oppervlakten aan uw selectie toe te voegen, klikt en sleept u totdat deze oppervlakten ook zijn gevuld.
  4. Zodra alle Oppervlakte zijn geselecteerd, Selecteren u Polygoon, Selecteren vervolgens de vervolgkeuzelijst en kies uit uw bestaande polygoonstijlen.
  5. Selecteer Toepassen om uw Polygoon te Maken.

U kunt de kleur en dekking van uw polygoon bewerken door de markering te selecteren en de eigenschappen ervan te wijzigen via de werkbalk Eigenschappen.
