Markeringer for målinger vises ikke i riktige enheter

Gjelder:

  • Revu 21
  • Revu 20

Problem

I Revu viser ikke målemarkeringene riktige enheter. For eksempel er tegnemålestokken din satt til meter, men Lengde eller Polylengdemål vises i millimeter.

I Revu 21 har brukere med et Basics-abonnement tilgang til verktøy for lengde- og arealmåling. Polylengde er nedtonet med mindre du har et Core-, Complete- eller Max-abonnement.

Årsak

Etter en tidligere funksjonsoppdatering kan du angi uavhengige enheter for lengde- og polylengdemålinger uten å opprette viewports. Som et resultat blir lengde- og polylengdemål som standard satt til millimeter, uavhengig av den angitte sideskalaen.

Løsning

Slik endrer du målingene tilbake til dine foretrukne enheter:

  1. Åpne Målepanelet (Alt+U) og velg et måleverktøy (f.eks. Lengde).
  2. Under Egenskaper for lengdemåling velger du rullegardinmenyen Lengde og velger ønsket enhet.

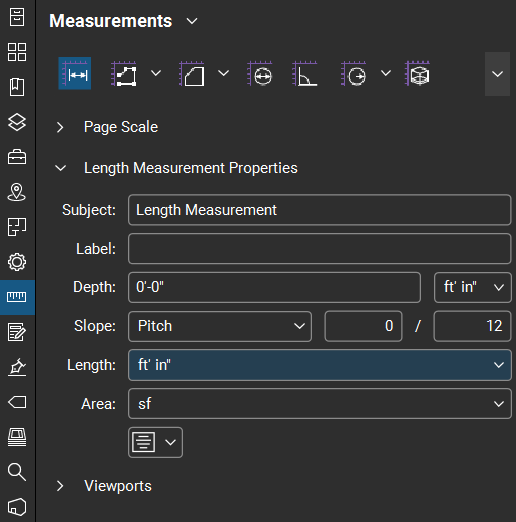

    Målingspanel
    Du kan også gjøre dette fra verktøylinjen for egenskaper.
    Endre måleenheten fra egenskapsverktøylinjen
  3. I Egenskapspanelet (Alt+P), bla ned til bunnen og velg Angi som standard.

Anne fremtidige lengde- og polylengdemålinger vises i din ønskede enhet.

Oppdater flere målemarkeringer

Selv om løsningen over bare påvirker fremtidige målinger, kan du også oppdatere flere eksisterende målinger satsvis.

  1. Bytt til Velg (V) -modus fra navigasjonslinjen nederst i tegningen.
  2. Hold nede Shift og dra-klikk et rektangel over målemarkeringene du vil velge. Dra fra venstre til høyre vil velge alle markeringene i rektangelet, mens dra fra høyre til venstre vil velge markeringer rektangelet berører.
  3. Fra verktøylinjen for egenskaper øverst i arbeidsområdet velger du ønskede enheter.

Oppdater alle målemarkeringer i en tegning

Du kan også oppdatere alle måleenheter (av samme type) i en tegning via Markeringslisten:

  1. Åpne Markeringsliste nederst til venstre i vinduet.
  2. Velg Filterliste øverst i panelet.
  3. I filterlisten Velg du den grå cellen over Emne- Kolonner, og velger måletypen (f.eks. Lengdemål).

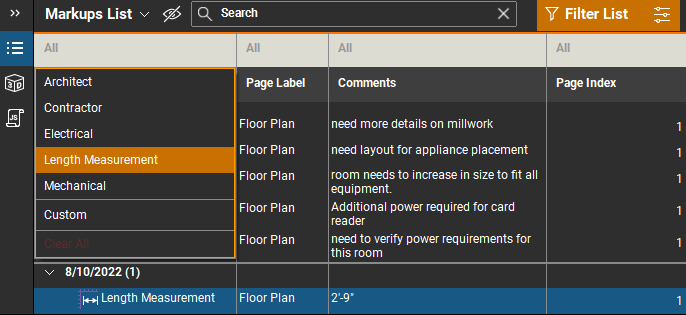

    Markeringer i en filtrert liste
  4. Velg flere markeringer ved å holde nede Shift og klikke på målingene du vil oppdatere, eller velg alle ved å klikke på ett listeelement og trykke Ctrl+A.
  5. Fra verktøylinjen for egenskaper eller I Egenskapspanelet velger du ønskede enheter, så oppdateres de valgte målemarkeringene deretter.

Feilsøking

Revu 20

Revu 21

Måling

Markering

Tegningsskalaen din er angitt i meter, men lengde- og polylengde-målingene vises i millimeter. Dette forårsakes av en funksjonsoppdatering i Revu som gjør at du kan angi uavhengige enheter for lengde- og polylengdemålinger uten å opprette visningsporter.
