Dodaj napisy do oznaczeń

Revu może wyświetlać wiele wartości w jednym oznaczeniu pomiaru. Na przykład, można wykonać pomiar powierzchni, który wyświetla pomiar obwodu.

Wyświetlaj wiele pomiarów

Jak w przypadku każdego pomiaru, najpierw kalibruj dokument. W tych przykładach wykonamy pomiar powierzchni.

1. Przejdź do Narzędzia > Zmierz > Powierzchnia.
2. Wykonaj swój pomiar.

   Jeśli skala nie została ustawiona w dokumencie, pojawi się okno umożliwiające jej ustawienie.
3. Wybierz swój pomiar.
4. Otwórz panel właściwości, następnie:
   1. W sekcji Wygląd, wybierz Pokaż napis.
   2. Wybierz Edycja i wskaż wartości pomiarów, które chcesz wyświetlić.

Możesz przenieść napis, przytrzymując klawisz Shift i przeciągając go w bardziej widoczne miejsce.

Wyświetl niestandardowe napisy

Revu 21.0.50 i nowsze umożliwia wyświetlanie danych, w tym kolumn niestandardowych, z listy oznaczeń. Na przykład, możesz wykonać pomiar długości, który zawiera dane z Twoich kolumn niestandardowych, takich jak materiały i koszt.

W przypadku poniższego przykładu należy zrozumieć koncepcje użyte w tym artykule na temat sposobu użycia kolumn niestandardowych do obliczania kosztów.

Po utworzeniu kolumn niestandardowych, wykonaj te kroki, aby dodać je jako podpisy do oznaczeń pomiarowych.

1. Wybierz swój pomiar.
2. Otwórz panel Właściwości.

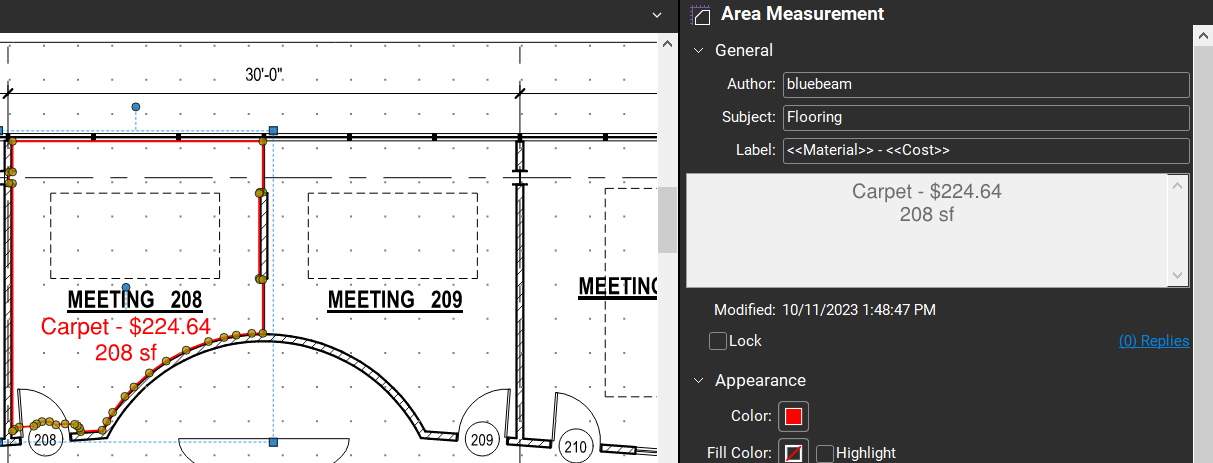

3. W polu Etykieta w sekcji Ogólne wpisz <Material> - <Cost>.

   Własne podpisy należy wprowadzić między dwoma otwierającymi i zamykającymi nawiasami kątowymi. Menu rozwijane wyświetli potencjalne etykiety na podstawie zgodnych kolumn na liście oznaczeń. Niezgodne etykiety zostaną przedstawione tak, jak znaki zostały wprowadzone.

Odstępy i rozmieszczenie znaków wpływają na sposób wyświetlania się napisów. Wprowadzenie <Material> <Cost> ` <Materiał> ` jako jednego ciągu znaków spowoduje wyświetlenie następującego podpisu:
