Oversigt over dynamisk udfyldning

Gælder for:

  • Revu 21
  • Revu 20

Resumé

For Revu 21-brugere er dynamisk udfyldning kun tilgængeligt for Complete-abonnementer.

Dynamisk udfyldning er et kraftfuldt værktøj med mange anvendelsesmuligheder. Det kan være nyttigt at tænke på dynamisk udfyldning som et alsidigt markeringsværktøj i stedet for et markerings- eller opmålingsværktøj. Dynamisk udfyldning bruger linjerne i din PDF-fil som markeringsgrænser, der derefter kan bruges til en række forskellige anvendelser. Dynamisk udfyldning gør måling af uregelmæssige former – som en kurvet sti eller en pulje for eksempel – meget lettere end manuelt at tegne rundt om formen. Det forenkler processen ved at give dig mulighed for at udfylde områder, som du vil vælge, og derefter anvende en opmåling, et rum eller en polygonmarkering på markeringen.

Mål uregelmæssige områder

Sådan opretter du en opmåling med dynamisk udfyldning:

  1. Gå til Værktøjer > Mål > Dynamisk udfyldning.
    Der vises en flydende værktøjslinje, hvor du kan få adgang til værktøjerne Dynamisk udfyldning, Indstillinger, Markering og Opmåling. Disse værktøjer giver dig mulighed for enten at definere din udfyldning eller oprette markeringer baseret på dit valg.
  1. Vælg Udfyld på værktøjslinjen Dynamisk udfyldning.
  2. Klik og træk inden i den sektion, du vil måle, og flyt derefter markøren, indtil udfyldningen har nået de ønskede grænser. Hvis du vil tilføje flere områder til dit valg, skal du klikke og trække, indtil disse områder også er udfyldt.
Hvis udfyldningsværktøjet bevæger sig ud over linjerne på din tegning, eller hvis du vil lukke et åbent område af tegningen, skal du bruge Tilføj grænse til at oprette din egen grænse. Du kan også justere følsomheden for udfyldningsværktøjet i indstillingerne på værktøjslinjen Dynamisk udfyldning.
  1. Når du har valgt alle områder, skal du vælge din opmålingstype på værktøjslinjen Dynamisk udfyldning. Du kan vælge en eller flere opmålingstyper.
  2. Vælg Anvend.
Dynamisk udfyldning bruger de linjetykkelser, der er defineret af PDF-filen, til at bestemme dens grænser. Hvis du har problemer med grænserne, og Deaktiver linjetykkelse er aktiv, kan du prøve at deaktivere den for at forbedre dine resultater.

Fremhæv vigtige sektioner med dynamisk udfyldning

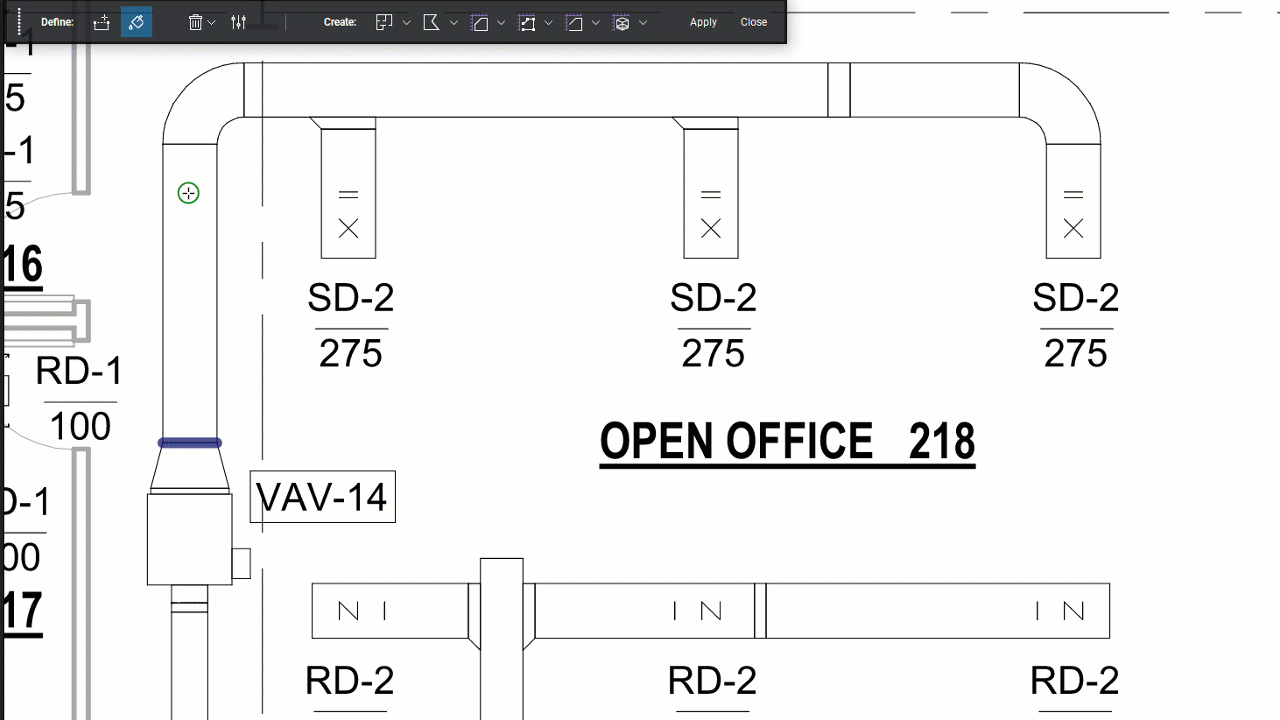

Ud over opmålinger giver dynamisk udfyldning dig mulighed for nemt at fremhæve områder af dine tegninger med forskellige farver. En almindelig anvendelse til at farvelægge sektioner på en tegning er at skelne mellem VVS-kanaler, så seeren med et øjeblik kan se, hvilken der er forsyningskanalen, og hvilken der er returkanalen. Tidligere blev disse tegnet i hånden med farvede blyanter. Med dynamisk udfyldning kan du vælge en hel linje ved blot at vælge inden for grænserne for hver VVS-rute og derefter oprette en farverig polygon oven på det valgte område.

Sådan opretter du fremhævede former med dynamisk udfyldning:

  1. Gå til Værktøjer > Mål > Dynamisk udfyldning.
  2. Vælg Udfyld på værktøjslinjen Dynamisk udfyldning.
  3. Klik og træk inden i den sektion, du vil måle, og flyt derefter markøren, indtil udfyldningen har nået de ønskede grænser. Hvis du vil tilføje flere områder til dit valg, skal du klikke og trække, indtil disse områder også er udfyldt.
  4. Når alle områder er valgt, skal du vælge Polygon.
    Du kan vælge rullemenuen for at vælge mellem dine eksisterende polygontypografier.
  5. Vælg Anvend for at oprette din polygon.

Du kan redigere farven og opaciteten for din polygon ved at vælge markeringen og ændre dens egenskaber via værktøjslinjen Egenskaber.
