3D PDF をマークアップする

PDF 内の 3D コンテンツ上のマークアップは、単一の 2D ビューに固定する必要があります。このため、3D PDF に初めてマークアップを追加すると、新しいビューが自動的に作成されます。その後、そのビュー上に必要なだけマークアップを配置できます。カメラを移動した後に配置された最初のマークアップによって、別の新しいビューが作成されます。ビューは、3D モデルツリーパネルまたは 3D ホバーバーから管理できます。

新しいビューにマークアップを配置するには、次の手順に従います。

1. [3D ホバーバー] または[3D モデルツリー] パネルツールバーの[マウス操作] ツールを使用して、モデルを目的の場所に配置します。
2. いずれかのマークアップツールを選択し、マークアップを配置します。デフォルト名「Markup View」で新しいビューが作成されます。このビューには、マークアップが含まれていることを示すために、[ビュー] リスト内の名前の横に[マークアップインジケータ] が表示されます。

既存のビューにマークアップを配置するには、まずマークアップするビューを呼び出します：

1. 3D モデルツリー パネルの[ビュー] リストからビューを選択します。

2. ビューが読み込まれたら、マークアップを配置します。そのビューには、マークアップが含まれていることを示すために、[ビュー] リスト内の名前の横に[マークアップインジケーター] が表示されます。

マークアップビューでは、3D 画像が固定され、マウスでモデルを動かすことはできなくなります。マークアップビューを終了してモデルを再度操作するには、[ビュー] リストから別のビューを選択します。

マークアップを含むビューは、マークアップを含まないビューと同じ方法で呼び出すことができます。[3D モデルツリー] パネルの [ビュー] リスト、または [3D ホバーバー] で目的のビュー名を選択してください。さらに、Bluebeam Revu には、3D モデル上で直接マークアップを見つけることができる機能が用意されています。

インタラクティブモードでのマークアップインジケーター

3D モデルを操作すると、マークアップが配置されたおおよその面積に、透明な青いマークアップインジケーターが表示されます。バブルを選択して、マークアップが含まれるビューにジャンプします。

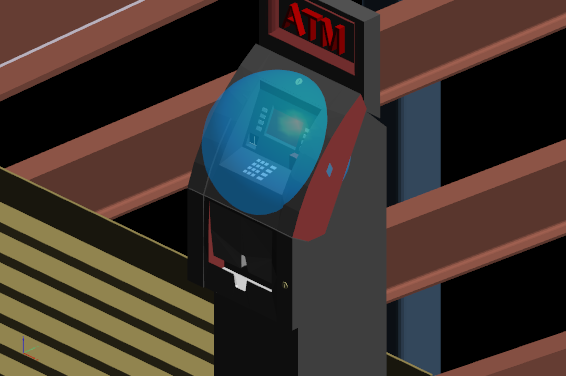

3D インタラクティブモードでのマークアップインジケーター：

関連マークアップ表示：

マークアップリストの 3D ビュー列

マークアップリストは、3D コンテンツか 2D コンテンツかにかかわらず、すべてのマークアップを追跡します。マークアップとその関連ビューを呼び出すには、リストから選択します。

マークアップリストを 3D ビューで並べ替えるには、以下の手順を実行します。

1. [マークアップリスト] ツールバーで [マークアップリスト] > [列] > [3D ビュー] に移動し、[3D ビュー] 列を表示します (必要な場合)。[3D ビュー] 列が [列] リストにない場合は、[列の管理] を選択して表示します。
2. [3D ビュー] 列ヘッダーを選択して、3D ビューで並べ替えます。
