マークアップリストを使用して欠陥一覧表を作成

マークアップリストでは、記録されるあらゆる変数で並べ替えが可能です。件名による並べ替えを使用すると、ツールセット内の各ツールに関連付けられた専門分野ごとにマークアップを並べ替えることができます。[責任者] 列は各ツールの担当者を追跡するため、2社の電気工事業者のように単一の専門分野に対して複数の担当者がいる場合でも、正しい担当者に正しいパンチアイテムが通知されるようにできます。スペース列を使用すると、マークアップがすべて1ページ上にある場合でも、問題が発生している面積ごとに問題をすばやく並べ替えることができます。

マークアップリストでは、ユーザー定義のカスタム列も使用でき、ニーズに合わせて完全にカスタマイズ可能です。

[ウィンドウ] > [パネル] > [マークアップ] に移動するか、ALT+L を押して、非表示の場合は [マークアップリスト] を表示します。

マークアップリストをフィルタリング

マークアップリストには、列の値や検索によってフィルタリングできる強力なフィルター機能があります。

次の例は、電気マークアップの [件名] 列によるフィルタリングを示しています。

[マークアップリスト] ツールバーで、[フィルタ] を選択します。
[ 件名] 列の横にあるフィルタを選択し、[ 電気] を選択します。

マークアップリストと図面上では電気マークアップのみが表示され、その他のマークアップは薄暗く表示されます。このプロセスは、マークアップリストのどの列でも同じです。検索語句でフィルタリングすることも可能です。次の例でも電気マークアップをフィルタリングしますが、検索語句メソッドを使用します。

マークアップリストツールバーで、検索現場を選択します。
Enter 電気.

結果は、上記のように [Subject] 列でフィルタリングした場合と同じです。この機能は、多くのスペースを含むドキュメントをフィルタリングする場合に特に便利です。何百もの部屋のメニューを確認する代わりに、目的の部屋番号を検索するだけで済みます。

要約のエクスポートと付加

CSV または XML エクスポートを使用してデータを Excel やその他のスプレッドシートプログラムにエクスポートするか、作業中の図面に付加するか、別のファイルとして作成できる PDF 概要を出力することができます。

PDF の要約をエクスポート

マークアップリストの PDF 要約には、作成したデータとともに、各マークアップのサムネイルプレビューが含まれます。元の PDF に付加される PDF 要約には、元のマークアップへのハイパーリンクも含まれます。このようにすると、チャートをスクロールしているときに、測定値を確認したり、より広いコンテキストを確認したりするために元の図面に戻りたい場合、クリックするだけで移動できます。PDF の概要を作成して図面に付加するには、以下の手順に従います。

[マークアップリストツールバー] で、要約 > PDFの要約 に移動します。

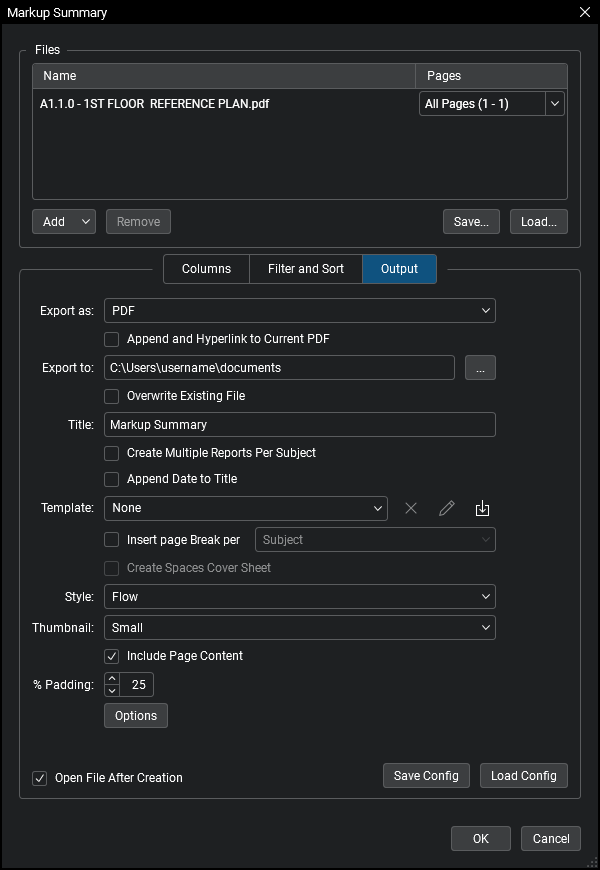

[PDF 要約] ダイアログで、[ページ] メニューから要約するページを選択します。
[フィルタと並べ替え] タブでは、選択した列にフィルタを設定して特定のデータを絞り込むことができます。
[現在の PDF に付加およびハイパーリンクする] を有効にします。
[スタイル] リストを選択し、[フロー] または [表] を選択します。フローは、一度に1つのマークアップを、読みやすいゆったりとした流れでカバーします。[表] は、マークアップリストのレイアウトを、1ページあたりより多くの情報を収められる表形式で再現します。

テーブルスタイルの概要を選択すると、追加オプションの [現在の列の幅を使用する] が利用可能になります。現在のマークアップリストレイアウトの相対的な列幅を継承するには、このボックスのチェックを外します。デフォルトの幅を使用してマークアップリストのレイアウトを上書きするには、このボックスを選択します。
[サムネイル] リストを選択し、[小]、[中]、または [大] を選択します。この設定は、要約内の各マークアップのプレビューサイズを決定します。
[OK] を選択します。

要約が作成され、付加されます。要約を表示するには、[サムネイル] タブを選択し、要約ページを選択してワークスペース内でそのページにジャンプします。

要約では、各テイクオフがそれに関連するデータの表示の横に表示されます。マークアップを選択して、元の図面のその面積にジャンプします。
