Superposer des pages

Superposer des pages vous permet de fusionner le contenu PDF de deux fichiers ou plus en un seul PDF qui surligne les différences entre les fichiers dans des couleurs différentes. Cette fonctionnalité est utile lorsque vous souhaitez comparer des dessins originaux et révisés, ou lorsque vous souhaitez visualiser différents plans de bâtiment (p. ex. Électricité, CVC, plomberie, etc.) superposés dans un seul PDF. Lorsque les couleurs sont superposées directement les unes sur les autres, elles se fusionnent pour créer une couleur plus foncée, ce qui facilite l’identification des éléments qui ont changé et de ceux qui sont restés identiques d’une révision à l’autre. Il existe également une version par lots de la superposition.

Si vous disposez de Bluebeam Max, essayez Smart Overlay pour surligner les différences entre deux jeux de plans et obtenir un score de correspondance entre les feuilles et les métiers.

Cette fonctionnalité est similaire à Comparer des documents, qui compare deux PDF ou plus et utilise des annotations pour identifier les différences. La fonction de superposition fonctionne bien avec les PDF contenant des graphiques vectoriels, tandis que Comparer des documents est mieux adapté pour travailler avec des images ou des plans numérisés (c’est-à-dire rastérisés).

Cette fonctionnalité est uniquement disponible avec les formules Core, Complete ou Max.
  1. Aller à Document > Pages superposées. Le document actuellement ouvert est répertorié dans la boîte de dialogue Pages superposées. Pour ajouter des fichiers supplémentaires, sélectionnez Ajoutez des fichiers et sélectionnez l’une des options suivantes :
    • Un fichier de la liste des fichiers ouverts
    • Ajoutez des fichiers pour utiliser l'Explorateur de fichiers Windows pour rechercher et ouvrir un fichier
    • Ajouter des fichiers ouverts pour ajouter tous les fichiers actuellement ouverts dans Revu

    Chaque calque se voit attribuer automatiquement une couleur. Ces couleurs sont modifiables, mais elles ont été spécifiquement choisies pour faciliter le processus de superposition, il est donc recommandé de conserver les couleurs par défaut.

    Pour supprimer un fichier, sélectionnez le fichier, puis cliquez sur Supprimer le calque.

  2. (Facultatif) Pour ajouter une zone spécifique d’un plan au lieu de la page entière, procédez comme suit :
    1. Sélectionnez le fichier, puis cliquez sur Modification du calque.
    2. Sélectionnez Sélectionner la région, puis sélectionnez la zone du dessin à inclure dans la superposition.
    3. Sélectionnez OK.
  3. (Facultatif) Pour choisir des plages de pages spécifiques, sélectionnez Modification de calque et choisissez l'une des options suivantes dans le menu déroulant Pages :
      • All Pages: Sets la plage à toutes les pages.
      • Actuelle : la plage est limitée à la page actuelle. Le numéro de la page actuelle apparaîtra entre parenthèses, par exemple Page actuelle (2) si la page 2 est la page actuelle.
      • Sélectionné: Sets la plage sur la sélection actuelle. Cette option n'apparaît que si des pages ont été sélectionnées avant d'invoquer la commande.
      • Personnalisée : la plage reçoit une valeur personnalisée. Lorsque vous sélectionnez cette option, remplacez tout texte restant dans le champ par la ou les pages à imprimer directement. Pour saisir une plage personnalisée :
        • Utilisez un tiret entre les numéros de page pour définir ces deux pages et toutes les pages intermédiaires.
        • Utilisez une virgule pour définir les pages séparées.

        Par exemple : 1-3, 5, 9 inclura les pages 1, 2, 3, 5 et 9.

  4. Dans la boîte de dialogue Pages superposées, choisissez la méthode d'alignement :
    • Alignement des pages: par défaut, Revu place vos PDF directement les uns sur les autres. Recommandé pour les dessins qui ont des révisions mineures mais qui sont par ailleurs identiques en termes d'échelle et de position sur la page.
    • Alignement automatique: Revu trouve automatiquement les points d'alignement entre vos PDF. Recommandé pour les dessins dont la taille et l'échelle varient.
    • Alignement manuel: Revu vous permet de sélectionner trois points qui serviront de points d'ancrage entre les dessins. Vous devez sélectionner les trois mêmes points dans le même ordre pour tous vos dessins sélectionnés. Recommandé lorsque l'alignement automatique ne fonctionne pas comme prévu.
    Pour garantir que les points d'alignement que vous sélectionnez se superposent avec précision, sélectionnez Affichage > Accrocher au contenu.
  5. Sélectionnez OK.

Pour modifier les paramètres de superposition d’un document, cliquez avec le bouton droit de la souris sur le document, puis sélectionnez Modification du calque.
Revu propose les options suivantes pour la Modification du calque :

  • Pages :
    • All Pages: Sets la plage à toutes les pages.
    • Actuelle : la plage est limitée à la page actuelle. Le numéro de la page actuelle apparaîtra entre parenthèses, par exemple Page actuelle (2) si la page 2 est la page actuelle.
    • Sélectionné: Sets la plage sur la sélection actuelle. Cette option n'apparaît que si des pages ont été sélectionnées avant d'invoquer la commande.
    • Personnalisée : la plage reçoit une valeur personnalisée. Lorsque vous sélectionnez cette option, remplacez tout texte restant dans le champ par la ou les pages à imprimer directement. Pour saisir une plage personnalisée :
      • Utilisez un tiret entre les numéros de page pour définir ces deux pages et toutes les pages intermédiaires.
      • Utilisez une virgule pour définir les pages séparées.

      Par exemple : 1-3, 5, 9 inclura les pages 1, 2, 3, 5 et 9.

  • Calque : Permet de mettre à jour le nom du calque en dehors du nom de fichier par défaut.
  • Options d'apparence
    • Couleur : Sets la couleur de la superposition.
    • Arrière-plan : Sets la couleur de l'espace blanc de vos fichiers.
    • Sélectionner une zone : définit une zone du plan à superposer.

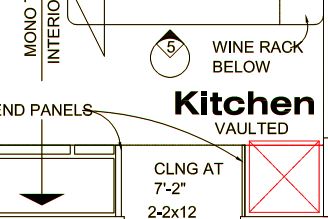

Dans l'exemple ci-dessous, une superposition a été créée à partir de deux révisions d'un plan, la première révision étant convertie en rouge et la seconde en vert. Lorsque la même Ligne existait dans les deux plans, elles se sont superposées pour créer une Ligne sombre, presque noire, indiquant les Surfaces où aucune modification n'avait été apportée d'une Révision à l'autre.

Là où quelque chose figurait dans la deuxième révision, mais pas dans la première, une ligne verte est apparue.

Lorsqu’un élément était présent dans la première révision et absent de la seconde, une ligne rouge est apparue.

Cela a facilité non seulement de voir les modifications apportées d'un plan à l'autre, mais aussi de savoir ce qui avait été ajouté et ce qui avait été supprimé.

Les paramètres de superposition par défaut dans Revu sont modifiables. Pour accéder aux paramètres par défaut, allez dans Lot > Superposer des pages et sélectionnez Modifier les paramètres par défaut. Modifiez les paramètres disponibles, comme vous le souhaitez, et sélectionnez OK.

  • Apparence: Sets la couleur de ligne par défaut des calques. Pour modifier la couleur de ligne par défaut d’un calque, sélectionnez la case de couleur, puis sélectionnez la couleur souhaitée.
  • Arrière-plan par défaut: Set la couleur d'arrière-plan par défaut. La valeur par défaut est transparente. Pour modifier la couleur d'arrière-plan par défaut, sélectionnez la boîte de couleur et sélectionnez la couleur souhaitée.
  • Mode de fusion par défaut: détermine la manière dont la couleur des éléments superposés est traitée.
  • Opacité par défaut: définit la transparence du contenu du Calque. La plage va de 0 % (totalement transparent) à 100 % (totalement opaque).
  • Limite d’Alignement automatique: filtre les objets plus petits que la limite sélectionnée. Des valeurs plus grandes (telles que 1/8 de pouce) peuvent améliorer les performances, mais n'alignent pas les petits détails, tandis que des valeurs plus petites (telles que 1/32 de pouce) peuvent inclure plus de détails, mais pourraient avoir un impact sur les performances.
  • Trame de couleur Avancée : lorsqu’elle est activée, le processus de superposition utilise des méthodes de trame Avancées lors du mélange des couleurs, permettant un plus grand détail dans le dessin résultant.
  • Inclure les annotations aplaties: lorsque cette option est activée, elle outrepasse le comportement par défaut qui ignore les annotations qui ont été aplaties en tant que « récupérables ».
  • Position:
    • Rotation: Sets la rotation par défaut (en degrés) du Calque. La plage va de 0 à 360.
    • Échelle: Définit l'échelle par défaut du calque, où 1,00 est égal à 100 % (donc, par exemple, une échelle de 75 % doit être saisie comme 0,75 tandis qu’une échelle de 125 % doit être saisie comme 1,25). Sélectionnez Ajustement d’échelle pour l'activer.
    • Décalage X et Y: définit la position de décalage par défaut du Calque le long des axes X et/ou Y.
