タグを操作する

Set 内のタグは、Set 内のシートの整理から、カスタマイズされた図面ログの作成まで、さまざまな用途に使用されます。タグは通常 Set の作成時に定義されますが、Set の運用期間中に変更が必要になる場合があります。

Set 内の既存のタグは、作成後に編集できます。タグは、1つずつ、または一括で編集できます。

タグを編集するには：

  1. [ウィンドウ] > [パネル] > [Set] に移動するか、ALT+2 を押して [Set] パネルを表示します。
  2. Sets パネルツールバーで、Sets > ［Set を開く］に移動し、タグを編集する Set を開きます。

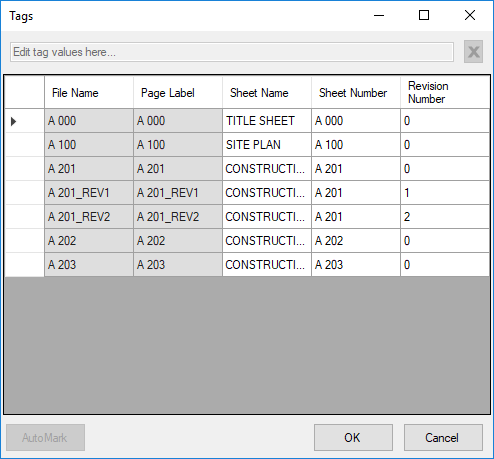

  3. タグ編集を選択してください。タグダイアログが表示され、セットで現在定義されているタグが表示されます。

    タグ列は、目的の列ヘッダーをクリックすることで、昇順または降順に並べ替えることができます。

  4. 単一のタグを手動で編集するには：
    1. 編集するタグのセルを選択します。現在のタグデータが、ダイアログ上部の現場に表示されます。
    2. ダイアログ上部の現場で、必要に応じてタグデータを編集します。タグデータをクリアするには、 を選択します。
  5. 複数のタグを手動で編集するには：
    1. 編集するタグのセルを複数選択するには、必要に応じて Shift キーを押しながら選択、Ctrl キーを押しながら選択、またはドラッグして選択します。類似したタグのみを選択できます（つまり、同じ列にあるタグ）。
    2. 選択した各タグに同じデータが含まれている場合は、ダイアログボックス上部の現場に表示されます。それ以外の場合、その現場は空欄になります。この現場に目的のタグデータを入力します。
  6. タグを自動的に再作成するには：
    1. 編集したいタグのセルを選択してください。セルはShift選択、CTRL選択、または選択後にドラッグすることで複数選択が可能です。選択できるタグは類似したもの(つまり、同じ列内のタグのみ)。

    2. Select AutoMark.最初のシートが開き、[タグの追加] ダイアログが表示されます。

    3. [選択] を選択し、目的のタグ情報が含まれている図面の領域を囲むように四角形を描画します。
    4. Revu が定義された領域の内容を分析し、検出された内容のプレビューとともに [タグの追加] ダイアログが再表示されます。これが現在のシートの新しいタグになります。正しくない、または不完全な場合は、[再選択] を選択して、四角形を再度描画します。
    5. タグ領域を受け入れるには [OK] を選択します。Revu が残りの選択された図面を解析し、それぞれに対してタグを再作成します。
  7. 変更を受け入れるには [OK] を選択し、変更を破棄するには [キャンセル] を選択します。
Set に対して自動タグオプションが有効な状態でシート番号タグが変更されると、関連付けられたタグが自動的に更新されます。例えば、[自動タグ：シート番号に基づいた規則] オプションが有効な状態で、シート A100 のシート番号タグが E100 に変更されると、規則タグは自動的に「建築」から「電気」に変更されます。

タグは通常、Set の作成時に Set に追加されますが、作成後に Set に追加することもできます。新しいタグが Set に追加されると、Revu は現在 Set に含まれているすべてのシートからそれを処理し、将来 Set に追加されるすべてのシートに自動的に追加します。

  1. [ウィンドウ] > [パネル] > [Set] に移動するか、ALT+2 を押して [Set] パネルを表示します。
  2. Sets パネルツールバー で、[Sets] > [Set を開く] に移動し、タグを編集する Set を開きます。
  3. [セットの変更] を選択します。
  4. [Set] ダイアログで、[オプション] を選択します。

  5. [セットオプション] ダイアログで、[タグ] タブを選択します。

  1. 選択 .

  2. 標準タグを追加するには、[デフォルト] タブを選択し、メニューから目的のタグを選択します。
  3. カスタムタグを追加するには、カスタムタブを選択し、目的のタグ名を入力して、適切なタグタイプを選択します。
  4. [OK] を選択します。
  1. [OK] を選択して[Set オプション] ダイアログを閉じます。
  2. [OK] を選択して [タグ] ダイアログを閉じます。

タグは、Set の作成後に完全に削除できます。このプロセスは、Set 内のすべてのシートについて、Set からタグを完全に削除する手順であることをメモしてください。Set 内の 1 つまたは複数のシートからタグデータを削除するには、上記の [タグの編集] を参照してください。

  1. [ウィンドウ] > [パネル] > [Set] に移動するか、ALT+2 を押して [Set] パネルを表示します。
  2. [Sets パネルツールバー] で、[Sets] > [Set を開く] に移動し、タグを削除する Set を開きます。
  3. [セットの変更] を選択します。[セット] ダイアログボックスが表示されます。
  4. 選択 Options.

  5. [セットオプション] ダイアログで、[タグ] タブを選択します。

  1. 削除するタグを選択します。
  2. 選択 .
  1. [OK] を選択して[Set オプション] ダイアログを閉じます。
  2. [OK] を選択して [タグ] ダイアログを閉じます。

Revu が Set 内のタグを検索する順序は、[Set オプション] の [タグ] タブでの順序によって決まります。通常は Set の作成時に設定されますが、この順序はいつでも変更可能です。

  1. [ウィンドウ] > [パネル] > [Set] に移動するか、ALT+2 を押して [Set] パネルを表示します。
  2. Sets パネルツールバー で、 Sets > ［Set を開く］ に移動し、タグの順序を変更する Set を開きます。
  3. [セットの変更] を選択します。
  4. [Set] ダイアログで、[オプション] をクリックします。

  5. [セットオプション] ダイアログで、[タグ] タブを選択します。

  1. 移動するタグを選択してください。
  2. リスト内の目的の位置にドラッグ＆下りします。
  1. [OK] を選択して[Set オプション] ダイアログを閉じます。
  2. [OK] を選択して [タグ] ダイアログを閉じます。
