Styles de ligne personnalisés

Les sets de styles de lignes regroupent les styles de lignes associés afin de faciliter leur recherche lors du choix d’un style de ligne pour une annotation. Les sets de styles de lignes peuvent être exportés, tout comme les motifs hachurés ou les trousses à outils, et partagés sur un lecteur réseau ou importés par un autre utilisateur Revu.

Les styles de ligne et les Sets™ de styles de ligne sont gérés avec la boîte de dialogue Gérer les Sets™ de styles de ligne. Cette procédure crée un fichier PDF vierge et une annotation de ligne pour y accéder, mais ce n'est qu'une des nombreuses façons d'y parvenir, y compris à partir de la barre d’outils Propriétés ou du panneau Propriétés d'une annotation de ligne ou de forme existante, ou à partir de la barre d'outils Style de ligne.

Pour créer un nouveau set de styles de lignes, suivez ces étapes :

1. Créer un PDF vierge.
2. Créez une annotation de ligne n’importe où sur le PDF.

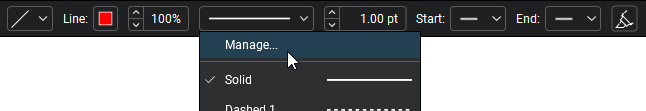

3. Dans la barre d’outils Propriétés, accédez à Style de ligne > Gérer. Si la barre d’outils Propriétés n’est pas visible actuellement, accédez à Outils > Barres d’outils > Barre d’outils Propriétés pour l’afficher.



4. Dans la boîte de dialogue Gérer les Sets de styles de Ligne, sélectionnez Ajouter.

5. Dans la boîte de dialogue Ajouter un Set de styles de Lignes, sélectionnez Nouveau.
6. Saisissez un nom pour le set de styles de lignes dans le champ Titre . Lorsque vous saisissez le nom, le nom du fichier du set de styles de lignes est automatiquement renseigné dans le champ Emplacement .
7. Pour modifier l'emplacement d'enregistrement par défaut de ce jeu de styles de ligne, sélectionnez et sélectionnez le dossier local ou réseau souhaité.
8. Pour enregistrer l’emplacement de cet ensemble de styles de ligne par rapport à votre profil actuel, sélectionnez Chemin relatif. Pour enregistrer le chemin d’accès complet à la place, décochez cette case. Pour plus d’informations sur le choix entre les chemins relatifs et complets, consultez Comprendre les chemins relatifs et complets.

9. sélectionner OK. La boîte de dialogue Modification de set de styles de lignes apparaît.

10. À ce stade, vous pouvez ajouter des styles de lignes au set de styles de lignes si vous le souhaitez. Voir Créer un nouveau style de ligne dans un ensemble existant ci-dessous (passer à l'étape 6). Sinon, sélectionnez OK.
11. Annulez le PDF créé pour cette procédure.

Les styles de lignes définissent l'apparence des lignes utilisées dans la plupart des annotations de lignes et de formes, ainsi que dans de nombreuses autres. Revu est livré avec plusieurs styles de lignes différents, mais si vous le souhaitez, vous pouvez créer une variété de styles personnalisés pour répondre à presque tous les besoins.

Les styles de ligne et les Sets™ de styles de ligne sont gérés avec la boîte de dialogue Gérer les Sets™ de styles de ligne. Cette procédure crée un fichier PDF vierge et une annotation de ligne pour y accéder, mais ce n'est qu'une des nombreuses façons d'y parvenir, y compris à partir de la barre d’outils Propriétés ou du panneau Propriétés d'une annotation de ligne ou de forme existante, ou à partir de la barre d'outils Style de ligne.

Pour créer un nouveau style de ligne, procédez comme suit :

1. Créer un PDF vierge.
2. Créez une annotation de ligne n’importe où sur le PDF.

3. Dans la barre d’outils Propriétés, accédez à Style de ligne > Gérer. Si la barre d’outils Propriétés n’est pas visible actuellement, accédez à Outils > Barres d’outils > Barre d’outils Propriétés pour l’afficher.



4. Dans la boîte de dialogue Gérer les Sets de styles de lignes, sélectionnez le set de styles de lignes souhaité et sélectionnez Modifier. Remarque que le set de styles de Ligne Standard ne peut pas être modifié.

5. Dans la boîte de dialogue Modification du Set de styles de Ligne, sélectionnez Ajouter.

6. Dans la boîte de dialogue Ajouter un style de ligne, saisissez un nom pour le style de ligne dans le champ Nom et sélectionnez OK. L'Éditeur de style de ligne apparaît.



7. Le style de ligne en cours de création est prévisualisé dans la section **Propriétés** de l'éditeur. Examinez-le lorsque vous ajoutez ou modifiez des éléments de ligne.
8. Déterminez le nombre de lignes que vous souhaitez dans ce style de ligne. Par défaut, le style de ligne commence par un. Pour en ajouter un autre, sélectionnez à gauche de la liste **Lignes**. Pour supprimer une ligne, sélectionnez-la, puis sélectionnez .
9. Pour contrôler la position d’une ligne, sélectionnez-la dans la liste Lignes et ajustez le paramètre Décaler . Par défaut, la première ligne est à 0,0 (le milieu). La plage de décalage est de -10,0 à 10,0.

10. Par défaut, les lignes sont droites et continues. Ceci peut être modifié en ajoutant des composants de ligne.

    Pour ajouter des composants, procédez comme suit :

    1. Sélectionnez la ligne souhaitée dans la liste **Lignes** et sélectionnez à gauche de la liste **Composants**.

    2. Dans la boîte de dialogue Ajouter un composant, sélectionnez un composant dans le menu Type . Les types suivants sont disponibles :
       • Tiret: Un segment de ligne visible (la largeur est réglable)
       • Espacement: un espacement dans la ligne (la largeur est réglable)
       • Point: Un élément rond dans la ligne (aucune option)
       • Texte: Pris en charge comme segment dans une ligne (par exemple, -----GAS-----GAS-----GAS-----)
         • Les options incluent : (Texte, Police, Taille de la police, Style de la police et option Afficher le texte à la verticale)
         • La largeur est automatiquement déterminée en fonction de la police et de la taille de police
       • Vecteur: Un éditeur apparaît lorsqu'un élément vectoriel est choisi.
         • Paramètres vectoriels :
           • Rembourrage : Ceci détermine la taille de l’espace à avoir de chaque côté du vecteur
           • Échelle : L’échelle du symbole peut être modifiée par rapport à la ligne
           • Remplir : S’il y a des formes fermées dans le symbole, si cette option est sélectionnée, elles seront remplies.
           • Options d'alignement (Grille/Contenu)
         • Les outils suivants sont disponibles pour la Création des symboles :
           • Ligne : Ligne simple avec points de début et de fin
           • Arc : similaire à notre outil Arc, l'arc est de nature circulaire, le point de départ, le point d'arrivée et le carré de délimitation peuvent être ajustés
           • Cercle
    3. sélectionner OK. Le composant est ajouté à la ligne. Effectuez les ajustements souhaités, le cas échéant.
    4. Certains composants sont faits pour fonctionner ensemble. Par exemple, une ligne pointillée est créée en combinant un composant Tiret et un composant Espace sur la même ligne et en ajustant la largeur de chacun jusqu’à obtenir l’apparence souhaitée.  Répétez ce processus pour ajouter d'autres composants à la ligne selon les besoins pour créer l'apparence souhaitée.

11. Pour forcer ce style de ligne à s’adapter automatiquement à sa propriété de largeur de ligne lorsqu’il est utilisé, sélectionnez Échelle avec épaisseur de ligne.
12. Si vous le souhaitez, saisissez une brève description de ce style de ligne dans le champ Description .
13. Sélectionnez OK pour fermer chacune des boîtes de dialogue. Le nouveau style de ligne est prêt à l'emploi.
14. Annulez le PDF créé pour cette procédure.

Les styles de ligne personnalisés existants peuvent être modifiés pour répondre aux besoins actuels. La modification d'un style de ligne n'a aucun effet sur les annotations qui ont déjà été créées à l'aide de ce style de ligne.

Les styles de ligne et les Sets™ de styles de ligne sont gérés avec la boîte de dialogue Gérer les Sets™ de styles de ligne. Cette procédure crée un fichier PDF vierge et une annotation de ligne pour y accéder, mais ce n'est qu'une des nombreuses façons d'y parvenir, y compris à partir de la barre d’outils Propriétés ou du panneau Propriétés d'une annotation de ligne ou de forme existante, ou à partir de la barre d'outils Style de ligne.

Pour modifier un style de ligne, suivez ces étapes :

1. Créer un PDF vierge.
2. Créez une annotation de ligne n’importe où sur le PDF.

3. Dans la barre d’outils Propriétés, accédez à Style de ligne > Gérer. Si la barre d’outils Propriétés n’est pas visible actuellement, accédez à Outils > Barres d’outils > Barre d’outils Propriétés pour l’afficher.



4. Dans la boîte de dialogue Gérer les Sets de styles de ligne, sélectionnez le set de styles de ligne qui contient le style de ligne souhaité et sélectionnez Modifier. Remarque que le set de styles de Ligne Standard ne peut pas être modifié.

5. Dans la boîte de dialogue Modifier un set de styles de lignes, sélectionnez le style de ligne souhaité et sélectionnez Modification. L’ Éditeur de styles de lignes apparaît.



6. Modifiez les lignes et les composants, selon les besoins. Consultez Créer un nouveau style de ligne dans un set existant pour un aperçu de ce que fait chaque paramètre.
7. Sélectionnez OK pour fermer chacune des boîtes de dialogue.
8. Annulez le PDF créé pour cette procédure.

Les sets de styles de lignes peuvent être importés et exportés, tout comme les motifs hachurés ou les trousses à outils. Les sets de styles de lignes importés sont des copies de sets de styles de lignes existants destinées à l'usage de l'utilisateur local uniquement. Si l'utilisateur local apporte des modifications au set de styles de lignes, personne d'autre n'est affecté par le changement. Pour accéder à un set de styles de lignes partagé (utilisé par plusieurs utilisateurs sur un réseau), voir partager un set de styles de lignes.

Les styles de ligne et les Sets™ de styles de ligne sont gérés avec la boîte de dialogue Gérer les Sets™ de styles de ligne. Cette procédure crée un fichier PDF vierge et une annotation de ligne pour y accéder, mais ce n'est qu'une des nombreuses façons d'y parvenir, y compris à partir de la barre d’outils Propriétés ou du panneau Propriétés d'une annotation de ligne ou de forme existante, ou à partir de la barre d'outils Style de ligne.

Pour importer ou exporter un jeu de styles de ligne, suivez ces étapes :

1. Créer un PDF vierge.
2. Créez une annotation de ligne n’importe où sur le PDF.

3. Dans la barre d’outils Propriétés, accédez à Style de ligne > Gérer. Si la barre d’outils Propriétés n’est pas visible actuellement, accédez à Outils > Barres d’outils > Barre d’outils Propriétés pour l’afficher.



4. Pour importer un set de styles de lignes, sélectionnez Importer, puis sélectionnez le fichier .blx souhaité. fichier et sélectionnez Ouvrir. Le set de styles de lignes sélectionné est automatiquement importé.

   Un double-clic sur un fichier .blx... Le fichier dans l'Explorateur l'importera également automatiquement.
5. Pour exporter un jeu de styles de ligne, sélectionnez-le et choisissez Exporter, puis sélectionnez un dossier dans lequel l'enregistrer et choisissez Enregistrer.
6. Sélectionnez OK.
7. Annulez le PDF créé pour cette procédure.

Les sets de styles de lignes partagés sont utilisés en collaboration par plusieurs utilisateurs Revu. Le set de styles de lignes reste à son emplacement d’origine et peut être consulté par plusieurs utilisateurs en même temps. Si le set de styles de lignes est modifié (par exemple, si de nouveaux styles de lignes sont ajoutés ou si des styles de lignes existants sont modifiés), chaque utilisateur est concerné par ces changements. Les utilisateurs qui tentent de modifier des sets de styles de lignes partagés sont soumis aux autorisations du dossier normales sur le fichier partagé.

Les styles de ligne et les Sets™ de styles de ligne sont gérés avec la boîte de dialogue Gérer les Sets™ de styles de ligne. Cette procédure crée un fichier PDF vierge et une annotation de ligne pour y accéder, mais ce n'est qu'une des nombreuses façons d'y parvenir, y compris à partir de la barre d’outils Propriétés ou du panneau Propriétés d'une annotation de ligne ou de forme existante, ou à partir de la barre d'outils Style de ligne.

Pour ajouter un set de styles de lignes partagé, suivez les étapes suivantes :

1. Créer un PDF vierge.
2. Créez une annotation de ligne n’importe où sur le PDF.

3. Dans la barre d’outils Propriétés, accédez à Style de ligne > Gérer. Si la barre d’outils Propriétés n’est pas visible actuellement, accédez à Outils > Barres d’outils > Barre d’outils Propriétés pour l’afficher.



4. Dans la boîte de dialogue Gérer les Sets de styles de lignes, sélectionnez Ajouter.

5. Dans la boîte de dialogue Ajouter un Set de styles de ligne, sélectionnez Existant.
6. Si vous connaissez le chemin d'accès au set de styles de lignes partagé, saisissez-le dans le champ Emplacement . Sinon, sélectionnez pour y accéder.

7. Pour enregistrer l'emplacement du set de styles de lignes partagé par rapport à votre Profil actuel, sélectionnez Chemin relatif. Pour enregistrer le chemin d’accès complet, désélectionnez cette case. Pour plus d’informations sur le choix entre les chemins d’accès relatifs ou complets, consultez Comprendre les chemins d’accès relatifs et complets.

8. Sélectionnez OK pour fermer chacune des boîtes de dialogue.
9. Annulez le PDF créé pour cette procédure.
