ポリラインスケッチツール

1. [ツール] > [図面寸法設定と同寸法でスケッチ] > 図面寸法設定と同寸法のポリラインをスケッチ に移動します。

2. PDF 上で、最初のポイントを配置する場所を選択します。ポリラインスケッチカーソルは測定ダイアログを表示し、テキストカーソルは自動的に [長さ] 現場に配置されます。



3. ポリラインのこのセグメントの長さを入力し、[タブ] キーを押して [回転] 現場に移動します。
4. ポリラインのこのセグメントの回転を入力し、[Enter] キーを押します。[Sketch Tools] の基本設定で決定されるように、回転は最後に入力された角度またはページに対して相対的になります。
5. ステップ3～4を繰り返して、ポリラインの残りのセグメントを描画します。
6. 線を完成させるには、次のいずれかを実行します：
   • [Enter] キーを 2 回押します。
   • C を押します。
   • 配置した最後の点をダブルクリックします。

制御点は、複数セグメントのマークアップにおいて線分の交差点を定義します。図形を調整するには、制御点を追加または削除します。詳細は「制御点を操作する」をご覧ください。

複雑な図形に合わせて、制御点で線分を曲線または円弧に変換します。詳細は「曲線マークアップを操作する」を参照してください。

マークアップをダブルクリックしてメモポップアップウィンドウを開くと、テキストボックスのないマークアップのほとんどにメモを付けることができます。マークアップに添付されたメモは、機能的にはメモツールと同様です。

ほぼすべてのマークアップにアクションを追加できます。マークアップを右クリックして、[アクションの編集] を選択します。

マークアップを選択すると、そのコントロールハンドルが表示されます。各ハンドルは、サイズと方向の異なる側面を制御します。

マークアップを回転する：マークアップの外側にあるオレンジ色のハンドルをドラッグします (デフォルト：15°刻み、Shift キーを押しながらで1°刻み。

セグメントのサイズを変更するか角度を変更する：適切な黄色のハンドルをドラッグします。

• Ctrl を押しながら黄色のコントロールハンドルをドラッグすると、それに接続された線が曲がります。詳細は「曲線マークアップを操作する」を参照してください。

マークアップを上下に調整：適切な紫色のハンドルをドラッグします。

詳細は「マークアップの編集」をご覧ください。

ポリライン Sketch Tools マークアップの外観は、色、太さ、パターン、端点、不透明度などを含めて変更できます。

ポリライン Sketch Tool マークアップの外観を変更するには、マークアップを選択して、[プロパティ] パネルを選択します。[ウィンドウ] > [パネル] > [プロパティ] に移動して、[プロパティ] パネルが非表示の場合は表示します。マークアップを選択すると、いくつかのプロパティがプロパティツールバーでも利用できるようになります。

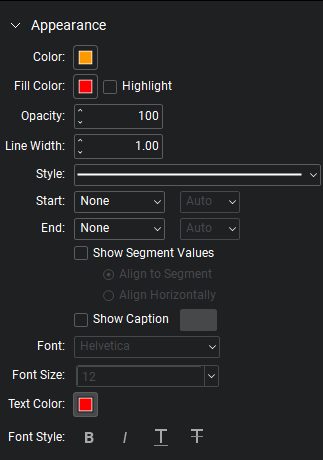

外観のプロパティ

[色]：線の色を設定します。

塗りつぶしの色：塗りつぶしの色を設定します。

蛍光ペン：塗りつぶしの色やハッチパターンを透明にし、下のコンテンツが透けて見えるようにします。

[不透明度]: 線と端点の不透明度レベルを 0 (非表示) から 100 (不透明) の範囲で設定します。

[線の幅]：線の太さをポイント単位で設定します。設定を 0 にすると、線は実質的に非表示になります。

スタイル：線のパターンを決定します。

[始点] および [終点]: 線の各側のエンドポイントの外観を制御します。下の図は、各タイプのエンドポイントのサンプルを示しています。

各エンドポイントには、線の幅に対するエンドポイントのサイズを決定する スケール が関連付けられています。デフォルトでは Auto に設定されており、線の幅が変更されると自動的に調整されます。

[セグメント値の表示]：マークアップで使用可能なすべての測定値を表示します。有効にすると、測定の配置をセグメントの角度に合わせるか、水平に合わせるかを選択できます。

[キャプションを表示]: マークアップのキャプションの表示と非表示を切り替えます (プレビューウィンドウで確認できます)。

フォント：選択したテキストに使用されるフォントを設定します。利用可能なフォントは3つの領域に分かれています。

• 最初の領域には、現在選択されているテキスト要素で使用されているすべてのフォントが表示されます。
• 2番目の領域には、すべての PDF ビューアーでサポートされている標準 PDF フォントが表示されます。これらのフォントは使用時に PDF に埋め込む必要がないため、ファイルサイズが削減されます。
• 3番目の領域には、他の利用可能なフォントすべてが表示されます。これらのフォントを使用する場合は、PDF に埋め込む必要があります。

表示権限と編集権限で書式設定が許可されていないフォントを埋め込もうとすると、Revu ではフォントが PDF に埋め込まれないことを示すメッセージが表示されます。

フォント設定は PDF に保持され、元のフォントが使用できない場合は必要に応じて置き換えられます。

フォントサイズ：テキストのフォントサイズを設定します。リストから2～72ポイントのサイズを選択するか、1～144ポイントまでの任意の値を手動で入力できます。小数点以下の桁数が1桁の10進数値も使用できます。

テキストの色：テキストの色を設定します。

[フォントスタイル] 設定は、テキストの書式設定を制御します。オプションには、太字、斜体、下線、取り消し線、上付き文字、下付き文字があります。一般的に、これらのスタイルの任意の組み合わせを適用してテキストをフォーマットできます。
