Seitenleiste „Messung“

Die Seitenleiste „Abmessungen“ bietet Zugriff auf die Messmodi, ermöglicht das Festlegen des Dokumentmaßstabs und der Messgenauigkeit, das Einrichten und Löschen von Ansichtsfenstern für mehrere Maßstäbe im selben Dokument sowie andere Messoptionen.

Wenn Sie den Seitenmaßstab festgelegt haben, wird eine Vorschau der wichtigsten Messwerte in der unteren rechten Ecke angezeigt, während Sie Abmessungen vornehmen, um Präzision zu gewährleisten. Blenden Sie es bei Bedarf aus oder blenden Sie es wieder ein, indem Sie das X oder das Maßsymbol auswählen.

Gesamtsummen für ausgewählte Abmessungen sind in der Markierungsliste und in der Symbolleiste „Dynamische Eigenschaften“ verfügbar.

Gehen Sie zu Fenster > Seitenleiste > Abmessungen, um die Abmessungen-Seitenleiste anzuzeigen.

Für Revu 21-Benutzer bietet das Basics -Abo nur Zugriff auf Länge und Fläche. Sie müssen ein Core, Complete oder Max -Abo haben, um Zugang zu allen Messwerkzeugen zu erhalten.

Abmessungen-Seitenleisten-Symbolleiste

Die Symbolleiste der Seitenleiste „Abmessungen“ bietet einfachen Zugriff auf die Messmodi.

Abmessungen menu:

Messwerkzeuge anzeigen: Wenn aktiviert werden, werden Messwerkzeuge in der Seitenleiste-Symbolleiste angezeigt. Wenn sie deaktiviert sind, sind diese Werkzeuge verborgen, sind jedoch weiterhin über die Messleiste und das Menü Werkzeuge > Messen zugänglich.
Anmerkungen aus Messungen erstellen: Wenn aktiviert, werden Messungen als permanente Annotationen im Dokument erstellt. Wenn deaktiviert, sind die Abmessungen vorübergehend. Diese Funktion ist nur für Studio-Sitzung-PDFs verfügbar.
Orthogonal ausrichten: Beschränkt Messungen auf Winkel in 45°-Schritten. Dies kann durch Gedrückthalten der UMSCHALTTASTE vorübergehend aktiviert werden.
An Inhalt ausrichten: richtet den Cursor an den zugrunde liegenden Linien und Zeichenelementen aus, was es viel einfacher macht, genau 2 Punkte auszuwählen. Funktioniert nur bei Vektorinhalten in einer PDF-Datei. Bei Bildinhalten oder gescannten Dateien ist kein Ausrichten möglich. Der Cursor wird als schattiertes Quadrat angezeigt, wenn er sich über einem Element befindet, das ausgerichtet werden kann.

Ansichtsfenster hervorheben: Führt dazu, dass alle Ansichtsfenster auf einer Seite blau hervorgehoben werden, sobald ein Messwerkzeug ausgewählt wird.

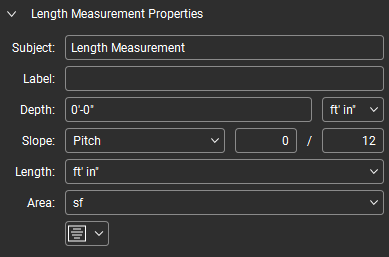

Länge: Berechnet eine einzelne lineare Messung.

Polylänge: Berechnet die Gesamtlänge und die Länge jedes Segments einer Form oder einer mehrsegmentigen Linie. Das entsprechende Menü enthält auch die folgenden Werkzeuge:

Umfang: Berechnet die Gesamtlänge des Umfangs einer Form oder einer mehrsegmentigen Linie.

Fläche: berechnet die Fläche eines einfachen Rechtecks oder einer unregelmäßigen, polygonalen Form. Das entsprechende Menü enthält auch die folgenden Werkzeuge:

Polygon-Ausschnitt: Schneidet eine polygonale Fläche aus oder entfernt sie von einer bestehenden Flächen - oder Volumenmessung .
Ellipsen-Ausschnitt: Schneidet einen elliptischen Bereich aus oder zieht ihn ab aus einer vorhandenen Flächen - oder Volumen messung.

Durchmesser: berechnet den Durchmesser einer kreisförmigen Form.

Winkel: Misst einen bestimmten Winkel, der durch drei Punkte definiert ist.

Radius: Misst einen Kreis über seinen Radius, wie vom Mittelpunkt aus beschrieben.

3-Punkt-Radius : Misst einen Kreis anhand von drei beliebigen Punkten entlang seines Umfangs.

Die Tastenkombination für das Radiusmessungswerkzeug ruft automatisch die zuletzt verwendete Version des Werkzeugs auf.

Volumen: Berechnet das Volumen einer Fläche mit einer definierten Tiefe.

Anzahl: Platziert eine Markierung für jeden Mausklick, wobei jeder Markierung beim Platzieren eine laufende Summe von Zählungen zugeordnet wird.

Dynamische Füllung:Erstellt automatisch Bereiche und Messmarkierungen aus jeder Form auf der Inhaltsebene einer Zeichnung.

Abschnitte der Seitenleiste „Abmessungen“

Seitenmaßstab

Der Abschnitt Seite Scale zeigt die Dokumentmaßstab und die Messgenauigkeit. Um die Genauigkeit von Abmessungen, Mengenermittlungen und Ähnlichem sicherzustellen, sollten Sie überprüfen, ob die Waage korrekt eingestellt ist.

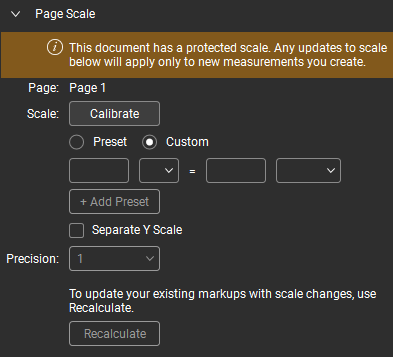

Hier vorgenommene Änderungen betreffen in der Regel alle Abmessungen im Plan, einschließlich derer, die vor der Änderung vorgenommen wurden, es sei denn, der Seitenmaßstab ist geschützt. Eine Warnmeldung erscheint oben im Abschnitt Seitenmaßstab, wenn dies der Fall ist.

Wenn der Seitenmaßstab geschützt ist (am häufigsten bei Zeichnungen, die in Studio geöffnet werden, entweder aus Sessions oder aus Projekten, ohne sie vorher zu überprüfen), können Änderungen am Seitenmaßstab anders wirken als unten beschrieben. Weitere Informationen finden Sie unten unter Protected Page Scales .

Seite: Zeigt die aktuelle Seite an.

Maßstab zu weiteren Seiten hinzufügen: Wird verwendet, um den Maßstab der aktuellen Seite auf andere Seiten im Plan anzuwenden.

Skalierung: Folgende Werkzeuge zur Überprüfung oder Einstellung der Seitenskala sind verfügbar:

Kalibrieren: Kalibriert den Maßstab auf eine bekannte Länge auf der Zeichnung. Diese Methode ist besonders nützlich, wenn nicht sichergestellt werden kann, dass während des PDF-Erstellungsprozesses keine Skalierungsfehler aufgetreten sind. Weitere Informationen finden Sie unter Kalibrieren eines Maßstabs für die PDF-Datei.
Voreinstellung vs. Benutzerdefiniert: Wird verwendet, wenn ein Maßstab für die aktuelle Seite eingestellt wird (wenn der Maßstab bereits festgelegt ist, kann dies ignoriert werden). Wenn der Maßstab der Zeichnung bekannt ist und Sie sicher sein können, dass während des PDF-Erstellungsprozesses keine Skalierungsfehler aufgetreten sind, können Sie den Maßstab selbst festlegen (wenn Sie nicht sicher sein können, dass während des PDF-Erstellungsprozesses keine Skalierungsfehler aufgetreten sind, wird das Kalibrieren des Maßstabs an die Seite empfohlen). Revu wird mit mehreren der gängigsten, vorinstallierten Maßstäbe geliefert. Um eine davon zu verwenden, wählen Sie Voreinstellung und wählen Sie einen Maßstab aus dem angezeigten Menü. Um einen bekannten Maßstab festzulegen, der nicht in der Liste der Voreinstellungen enthalten ist, wählen Sie Benutzerdefiniert und geben Sie den Maßstab manuell in die Skalierungsdefinitionsfelder (unten beschrieben) ein.
Maßstabsdefinition: Der aktuelle Maßstab wird in der Form (Abmessung A) = (Abmessung B) angezeigt. Diese können bei Bedarf manuell geändert werden, wobei die Kalibrierung im Allgemeinen empfohlen wird, es sei denn, Sie können sicher sein, dass während des PDF-Erstellungsprozesses keine Skalierungsprobleme aufgetreten sind.
+ Voreinstellung hinzufügen: Benutzerdefinierte und kalibrierte Skalen können zu Ihrer Liste voreingestellter Skalen hinzugefügt werden, zur späteren Verwendung auf diesem Dokument oder anderen Zeichnungen. Sobald Sie einen Maßstab festgelegt haben, wählen Sie + Voreinstellung hinzufügen, um ihn in Ihrer Liste der Voreinstellungen zu speichern. Gespeicherte Maßstäbe erscheinen ganz oben in der Liste der Voreinstellungen.
Separate Y-Skala: Wähle aus, um separate X- und Y-Skalen zu definieren. Wenn bereits eine Skala gesetzt wurde, wird sie automatisch zur X-Skala. Die Y-Skala kann mit jeder oben genannten Methode eingestellt werden und muss nicht dieselbe sein wie die, die zur Einstellung der X-Skala verwendet wurde.

Präzision: Definiert die dezimale oder fraktionale Genauigkeit der Messwerte.
